电解铜箔阳极板的选择

　　原始工艺，电解铜箔行业普遍采用铅阳极，由于铅阳极电极电位高，能耗大。在大电流密度运行下溶液脱落，导致表面形成不规则形貌。造成在电解铜箔过程中铜箔沉积不均匀现象。但贵金属涂层钛阳极有低氧化过电位，具有不溶性，在电解铜箔过程中可以保证间距稳定性。可确保电解铜箔产品的均匀性，并且电解效率高，能耗低。

铜箔钛阳极技术参数

　　目前市场上生箔机对于阳极板的加工类型目前有2种，一种是镶嵌式（1mm梅花孔）另一种是背拉式（6mmFIP）。

　　铜箔钛阳极使用工矿条件：

       1、电解液：Cu2+ >120g/L   H2SO4>150g/L

       2、使用温度：＜60℃

       3、使用电流密度：5000-8000A/m²

       4、电解液氯离子含量：＜70ppm

       5、电解液中有机物含量：＜25ppm

       6、电解液中Pb2+ ＜35ppm

       7、使用寿命：8个月

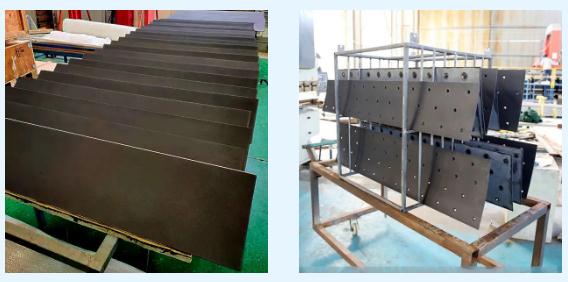

       我公司涂层钛阳极的技术参数及产品优势：

       1、基材：TA1

       2、均匀度：采用喷砂和酸蚀刻，后续加超声波清洗。

       3、涂层结构：TA1+复合中间层+纳米涂层铱钽混合物

       4、电催化活性：通过增大钛基材微观粗糙度，增大涂层实际催化面积。增加一些贱金属氧化物，调节电极本身电化学性能。降低槽电压，节能。

       5、加工类型：镶嵌式和背拉式（弧度板）

       6、可承受电流密度：＜10000A/m²

       7、使用寿命：40000KAH/m2（或8个月），通过特殊的烧结工艺，减少和克制涂层表面龟裂纹，抑制了溶液氧的侵蚀，减缓TiO2钝化膜的生成。延长了阳极寿命。

       8、失效阳极板的复涂：同时钛阳极板的优势可以重复复涂（主要是针对6mm背拉式FIP阳极板）当寿命终止时，我公司研制的表面去除涂层技术，只需要返厂将表面处理干净，继续复涂贵金属氧化物，其使用寿命可新制阳极板寿命一样。
